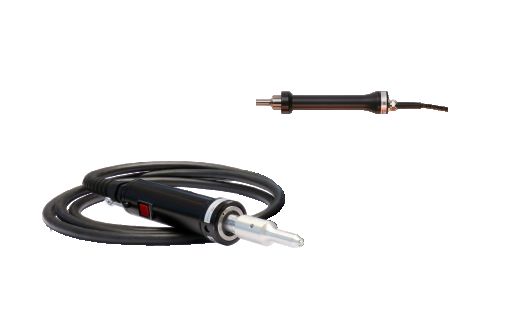

Handenheter för ultraljudssvetsning HW35/HW70
Handenheterna för ultraljudssvetsning i HW-serien är perfekta för punktsvetsning, nitning, falsning och skärning av plaster och syntetiska textilier.
Deras låga vikt och ergonomiska form gör dem till uppskattade arbetspartners för manuella applikationer. Handenheterna för ultraljudssvetsning i HW-serien utmärker sig genom sin enkla manövrering och kostnadseffektivitet för manuella arbetsstationer.
Sonotroden – svetsverktyget – kan bytas enkelt. På så sätt kan flera olika applikationer genomföras kostnadseffektivt med samma handenhet för ultraljudssvetsning.
Användningsområden
Handenheterna för ultraljudssvetsning används där automatisering av svetsnings- eller skärningsprocesser inte lönar sig eller inte är genomförbart, t.ex. för testsvetsning i provningslaboratorier.

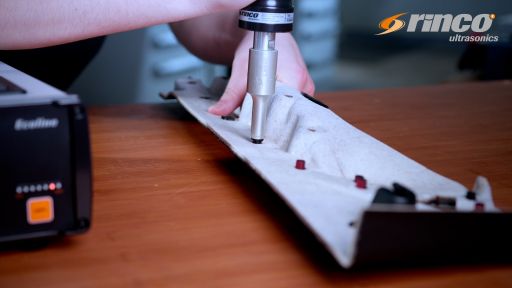

Vanliga applikationer är ultraljudsnitning av bildörrsinklädnader och ultraljudsskärning (bortskärning) av överflödigt material från A-B-C-stolparna.
Startknapp
På HW35 sitter startknappen för ultraljudet på handtaget. På HW70 kan ultraljudet startas med en fotkontakt. Handenheten för ultraljudssvetsning HW70 kan även byggas in i en specialmaskin, då styrs ultraljudet via en extern signal.
Aktuell status visas på handenheten
Enhetens status visas hela tiden genom en lysdiod på baksidan av handenheten för ultraljudssvetsning. Den visar status för ultraljudet och ultraljudsgeneratorn.
- Grönt: Enheten är redo
- Gult: Ultraljudet är aktivt
- Rött: Ett fel har uppstått
Detta underlättar övervakningen av svetsprocessen och ökar processäkerheten.
Denna funktion finns endast på HW35.
Skärning med schablonsonotroder
För ultraljudsskärning utformas och tillverkas sonotroderna – skärverktygen – efter kundens önskemål. Men vi har även standardsonotroder i vårt sortiment. Skärsonotroderna kan vridas 90° för att anpassas till skärriktningen.
Video handenhet för ultraljudssvetsning HW35
I videon visar vi ultraljudssvetsning med HW35 med Ecoline-generatorn.
Fördelar med handenheter för ultraljudssvetsning HW35 och HW70
Mångsidig
Perfekt för ultraljudssvetsning, ultraljudspunktsvetsning, ultraljudsnitning, ultraljudsfalsning och ultraljudsskärning.
Skärning och försegling i ett enda moment
Ultraljudsskärning sparar tid eftersom tyget även förseglas vid skärningen.
Svetsfogar av högsta kvalitet
Den robusta konstruktionen hos handenheterna för ultraljudssvetsning säkerställer en optimal ljudöverföring. Svetsfogen är av högsta kvalitet.
Lång livslängd
Skyddad kabel
Integration
Handenheten för ultraljudssvetsning HW70 kan även integreras i automationslinjer.
Design
Handenheterna för ultraljudssvetsning har en ergonomisk design som gör arbetet bekvämt. De finns även i en mycket liten och lätt version med 70 kHz arbetsfrekvens.
HW35 i ett set
HW35 finns i ett set med Ecoline-generator och levereras i en väska. Det gör att setet lätt att bära och underhålla. I väskan finns även serviceverktygen.
Lågt underhållsbehov
Enheterna för ultraljudssvetsning behöver sällan underhåll.
Upphängning
För optimal arbetsprocess kan HW35 hängas upp med öglan i upphängningsanordningar och balansanordningar.
Alternativ
Verktygsväska
Vi har de verktyg som krävs för verktygsväxling i matchande väska som tillval för att lägga upp smidiga och effektiva arbetsförlopp.
Eftermonteringssats
Med hjälp av eftermonteringssatsen kan en HW35 byggas om till en HT35 och sedan användas som häftpistol.
Tekniska specifikationer
| HW35/HW70 | |
|---|---|
 | |
| Arbetsfrekvens |
|
| Vikt |
|
| Amplitud | 40 - 100 % |
| Amplitudförstärkning | Direkt genom den inbyggda transducern |
| Driftlägen |
|
| Kompatibla generatorer |
Nedladdningar
Ladda ner vår produktbroschyr här.
