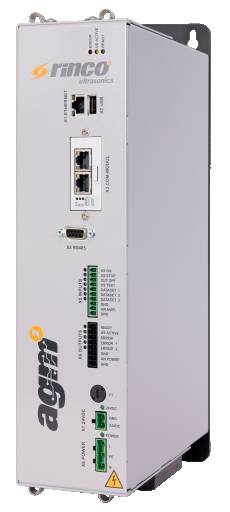

AGM2 generator zgrzewania ultradźwiękowego
Generatory serii AGM2 są przewidziane do montażu w zautomatyzowanych liniach i maszynach specjalnych. Ich zadaniem jest sterowanie zespołami posuwu i komponentami ultradźwiękowymi. Dzięki kompaktowym wymiarom można jest z łatwością pomieścić w szafie sterowniczej.
Dzięki interfejsom magistrali polowej oraz aplikacji internetowej ProConnect generatory ultradźwiękowe znakomicie sprawdzają się w koncepcjach Przemysłu 4.0.
Komunikacja i integracja

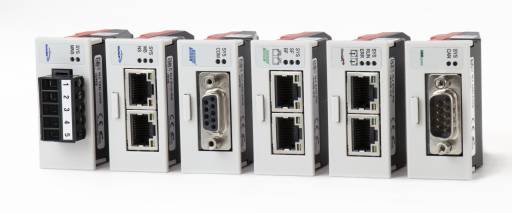

Sterowanie następuje za pomocą wbudowanego sterownika PLC. Dzięki certyfikowanym modułom wymiennym dla interfejsów magistrali polowej generator może zostać zintegrowany z istniejącym systemem. Dostępne są moduły komunikacji dla magistral polowych PROFIBUS, PROFINET, DeviceNet, EtherNet/IP, EtherCAT oraz CANopen. Ponadto generatory ultradźwiękowe mogą być podłączone i konfigurowane poprzez interfejs RS485 oraz cyfrowe i analogowe wejścia i wyjścia.
Koncepcja obsługi
Oprócz PLC można również korzystać z naszej intuicyjnej i prostej w obsłudze aplikacji internetowej ProConnect do łatwego wprowadzania i zmieniania parametrów lub eksportowania i analizowania danych. Istnieje także możliwość monitorowania stanu urządzenia w czasie rzeczywistym.

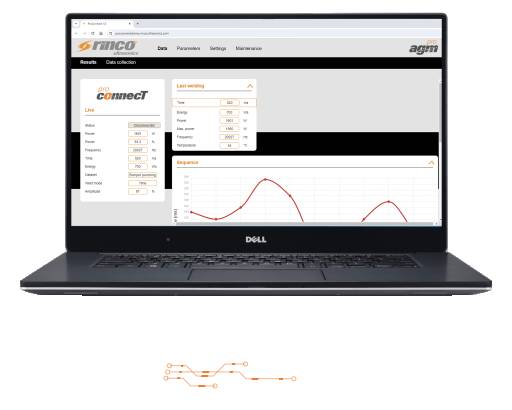

APLIKACJA INTERNETOWA PROCONNECT
Analiza i parametryzacja online na Twoim urządzeniu końcowym
Edycja parametrów i rekordów danych jeszcze nigdy nie była tak prosta. Analizuj procesy w dowolnym czasie i miejscu. Taką możliwość – a także wiele innych – zapewnia łatwa w obsłudze aplikacja internetowa ProConnect.
Przekonaj się sam!
Generatory AGM2 znajdują zastosowanie głównie w następujących obszarach:
- ultradźwiękowe zgrzewanie, cięcie, wykrawanie, nitowanie i zaginanie krawędzi tworzyw sztucznych
- ultradźwiękowe osadzanie i wprowadzanie części metalowych
- ultradźwiękowe zgrzewanie opakowań
- ultradźwiękowe zgrzewanie, cięcie, rozdzielanie tekstyliów technicznych i włókniny
- ultradźwiękowe cięcie artykułów spożywczych, tekstyliów, folii i gumy
AGM2 – generator zgrzewania ultradźwiękowego dla OEM i maszyn specjalnych
W tym filmie wyjaśniamy funkcje i zalety AGM2.
Zalety generatora zgrzewania ultradźwiękowego AGM2
Interfejsy komunikacyjne
Generatory AGM2 umożliwiają integrację z istniejącymi systemami poprzez interfejsy magistrali polowej. Obsługiwane i certyfikowane* protokoły komunikacyjne to PROFINET*, PROFIBUS, DeviceNet*, EtherNet/IP*, EtherCAT* oraz CANopen*. Komunikacja z generatorami ultradźwiękowymi jest także możliwa poprzez interfejs RS485 oraz cyfrowe i analogowe wejścia i wyjścia.
Zarządzanie użytkownikami / administracja użytkownikami
Wielopoziomowe administrowanie danymi użytkowników zapewnia większe bezpieczeństwo. Umożliwia on przydzielenie użytkownikowi jedynie prawa do odczytu, a technikowi uprawnień do odczytu i zapisu. Technik może w każdej chwili zmienić hasło.
Aplikacja internetowa ProConnect

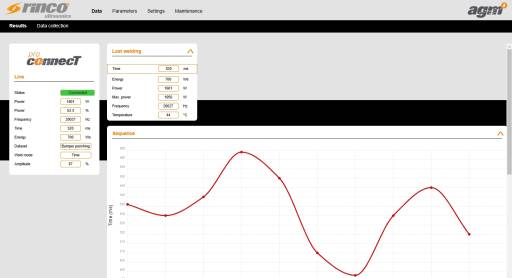

Aplikacja internetowa ProConnect umożliwia wygodną obsługę generatora AGM2 z komputera lub urządzenia mobilnego. Pozwala ona kontrolować status urządzenia oraz aktualne parametry i ustawienia. Podczas procesu zgrzewania wyświetlane są aktualne wartości w postaci wykresu. Dzięki temu są one na bieżąco dostępne w celu analizy. Aplikacja ProConnect oferuje także możliwość zdalnej konserwacji.
Najwyższa powtarzalność
System umożliwia utworzenie i zapisanie ośmiu zestawów danych z parametrami, co pozwala zwiększyć powtarzalność procesów.
Transfer danych, zapis danych i identyfikowalność
Port USB umożliwia zapisywanie, przywracanie lub kopiowanie między urządzeniami zestawów danych z parametrami. W celu zapewnienia identyfikowalności istnieje możliwość zapisania bieżących danych zgrzewania, albo w formie ciągłej albo na końcu każdego procesu zgrzewania. Każdy zestaw danych jest opatrzony znacznikiem czasu.
Bootloader
Aktualizację oprogramowania można wygodnie przeprowadzić przez port USB.
6 trybów zgrzewania do wyboru
Dzięki dostępności trybów zgrzewania można wybrać właściwe ustawienie, które pozwala uzyskać doskonałe rezultaty. Seria AGM2 oferuje następujące tryby zgrzewania:
- czas zgrzewania
- energia zgrzewania
- czas zgrzewania I/LUB energia zgrzewania
- wyłączenie poprzez styk
- ciągła
Zoptymalizowane zarządzanie chłodzeniem
Dzięki niewielkim rozmiarom generatory serii AGM2 można z łatwością pomieścić w szafie sterowniczej. Są one wyposażone w wentylator, który zapewnia niską temperaturę roboczą. Maty filtrujące są wymienne.
Regulacja amplitudy
Amplitudę można zmieniać w krokach co 1 procent w zakresie od 15% do 100%, co pozwala uzyskać jeszcze lepszy rezultat zgrzewania.
Kontrola jakości
Generatory ultradźwiękowe umożliwiają ustawienie różnych wartości granicznych, których przekroczenie wywołuje komunikat ostrzegawczy lub komunikat o błędzie.
Funkcja miękkiego startu/zatrzymania
Funkcja miękkiego startu/zatrzymania umożliwia łagodne wprawienie w drgania i wyciszenie drgań sonotrody w celu jej ochrony.
Cyfrowe kodowanie błędów
Błędy są podzielone na grupy: „generator”, „system oscylatora” oraz „limity”. Ułatwia to wyszukiwanie błędów.
Specyfikacje techniczne
| AGM2 | AGM Pro | |
|---|---|---|
 |  | |
| Częstotliwość robocza | 20 kHz, 30 kHz, 35 kHz, 40 kHz albo 70 kHz | 20 kHz, 30 kHz, 35 kHz, 40 kHz albo 70 kHz |
| Moc wyjściowa | 100 W, 400 W, 500 W, 750 W, 800 W, 900 W, 1000 W, 1500 W, 2000 W albo 3000 W | 100 W, 400 W, 500 W, 750 W, 800 W, 900 W, 1000 W, 1500 W, 2000 W albo 3000 W |
| Tryby pracy |
|
|
| Komunikacja i interfejsy |
*Jako moduł wymienny |
*Jako moduł wymienny |
| Zasilanie sieciowe |
|
|
| Amplituda | Regulowana w zakresie 15 – 100%, zmiana co 1% | Regulowana w zakresie 15 – 100%, zmiana co 1% |
| Masa | 3 kg | 4 kg |
