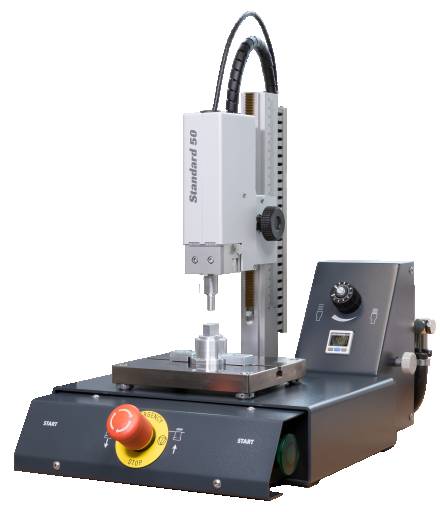

Ultraschall-Schweissmaschine Standard 50

Für das Ultraschallschweissen von Kunststoffen in Form von Mikrokomponenten wie Mikroelektronik haben wir die Ultraschall-Schweissmaschine Standard 50 entwickelt. Die Arbeitsfrequenz von 70 kHz erlaubt höchste Präzision selbst bei kleinsten Schweissoperationen. Mit dem Präzisionsdruckregler kann der Druck auf 0.01 bar/psi eingestellt werden, zudem hält er den Druck konstant. So können auch kleinste Anwendungen sehr präzise, zuverlässig und reproduzierbar geschweisst werden. RINCO ULTRASONICS ist weltweit führend in diesem Bereich.

Die Ultraschallschweissmaschine Standard 50 mit pneumatischem Antrieb eignet sich hervorragend zum Schweissen, Schneiden und Stanzen von kleinen thermoplastischen Formteilen, Vliesstoffen, Textilien und Folien. Zudem ermöglicht sie das Einbetten von Metallen in Kunststoffbauteile.

Jetzt Angebot anfordern

Modelle der Standard Serie

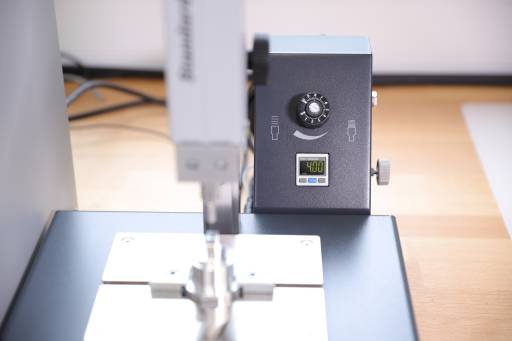

Präzisionsdruckregler

Der Präzisionsdruckregler ermöglicht eine äusserst genaue Druckeinstellung mit einer Feinabstufung von 0,01 bar. Das integrierte Display unterstützt Sie dabei, den Druck exakt einzustellen. Darüber hinaus haben Sie die Möglichkeit, zwischen den Einheiten bar und psi zu wählen, um die Anzeige Ihren Bedürfnissen anzupassen.

Video Ultraschall-Schweissmaschine Standard 50

Entdecken Sie im Video die Ultraschall-Schweissmaschine Standard 50 und erfahren Sie mehr über ihre Funktionen und Vorteile.

Vorteile der Ultraschall-Schweissmaschine Standard 50

Höchste Reproduzierbarkeit
durch die Möglichkeit bis zu 32 Parameterdatensätze zu speichern
Einfache Qualitätskontrolle
Die Messwerte der letzten 25 Schweissungen bleiben gespeichert und können über die Option Datastring exportiert werden
7 Schweissmodi wählbar
Dank der Schweissmodi, lässt sich für jede Anwendung die richtige Einstellung für die perfekte Schweissung finden. Folgende Schweissmodi sind bei der Standard Serie wählbar:
- Schweisszeit
- Schweissenergie
- Schweisszeit UND/ODER Schweissenergie
- Schweissweg (absolut oder differentiell)
- Kontaktabschaltung
Trigger (Ultraschall-Auslösemoment)
Die Schweissung kann durch einen Trigger ausgelöst werden. Folgende Trigger können gewählt werden:
- Zeit
- Weg
- Druck
- aus
- externes Signal
User Administration
Zur Sicherung der Qualität steht Ihnen eine mehrstufige Benutzerverwaltung zur Verfügung.
Prozessablauf sicherer gestalten
In allen Ultraschall-Schweissmaschinen der Standard Serie ist ein Stückzähler sowie ein Ausschusszähler integriert. Sie können auch als Grenzwert gesetzt werden
Hohe Prozesssicherheit
Es können verschiedenste Grenzwerte gesetzt werden, die eine Warnung hervorrufen oder die Maschine stoppen
Nachimpuls
Um ein allfälliges Hängenbleiben leichter Werkstücke an der Sonotrode zu verhindern, kann ein Nachimpuls gesetzt werden
Einstellbare Amplitude
In 1er-Schritten kann die Amplitude im Wert zwischen 40 und 100 % verändert werden, um das bestmögliche Schweiss- bzw. Schneidresultat zu erreichen
Zuverlässig
RINCO Produkte arbeiten sehr zuverlässig und weisen eine hohe Lebensdauer auf
Zeit sparen
Unsere Produkte sind nahezu wartungsfrei
Flexibilität
Dank der modularen Bauweise unserer Maschinen kann ein Handarbeitsplatz jederzeit zu einer Automationslinie ausgebaut oder in eine Sondermaschine integriert werden

Optionen

Ergonomische Zweihandbedienung
Die Ultraschallschweissmaschinen sind standardmässig mit einer Zweihandbedienung mit Drucktaster ausgestattet. Für eine noch ergonomischere Arbeitsweise kann die Zweihandbedienung mit Drucktaster durch eine mit Duo-Touch-Schalter ersetzt werden. Der Schweissprozess wird durch das beidseitige Berühren der Kontaktflächen ausgelöst.

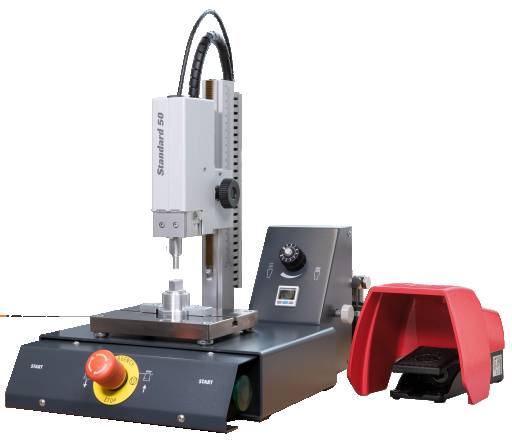

Fussschalter - Optimierung des Arbeitsprozesses
Optional zur Zweihandauslösung kann die Schweissung auf Standard 50 auch mit einem Fussschalter ausgelöst werden

Technische Spezifikationen

	Standard 50	Standard 745	Standard 3000

Arbeitsfrequenz	70 kHz	35 kHz	20 kHz
Maximale Kraft	50 N	745 N	3000 N
Antrieb	Pneumatisch, doppelwirkender Zylinder	Pneumatisch, doppelwirkender Zylinder	Pneumatisch, doppelwirkender Zylinder
Maximaler Hub	25 mm	100 mm	100 mm
Gewicht	15.5 kg ohne Generator	41 kg ohne Generator	115 kg ohne Generator
Höhenverstellbarkeit	0 - 240 mm	0 - 180 mm	0 - 280 mm
Kompatible Generatoren	ADG70	ADG35	ADG20
