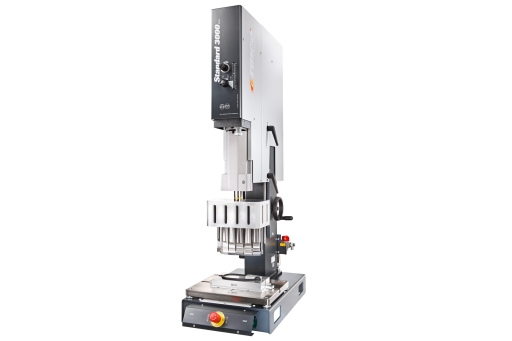

Ultraschallschweissmaschine Standard 3000
Die Ultraschallschweissmaschine Standard 3000 mit pneumatischem Antrieb eignet sich um thermoplastische Formteile, Non-wovens und Textilien sowie Folien zu schweissen, schneiden und stanzen oder Metalle in Kunststoff einzubetten. Bauteile aus Kunststoff mit Bauformen durchschnittlicher Komplexität und grosser bis mittlerer Dimension können mit den Standard-Modellen sehr präzise bearbeitet werden.
Mit der einstellbaren Wegmessung von 0.01 mm arbeiten diese Maschinen exakt und erreichen akkurate Schweissresultate.
Die Möglichkeit bis zu 32 Parameterdatensätze zu speichern garantiert die Reproduzierbarkeit. Die mehrstufige Benutzerverwaltung regelt die Berechtigungen für Änderungen an den Schweissparametern und erhöht dadurch die Prozesssicherheit im Betrieb.
Modelle der Standard Serie

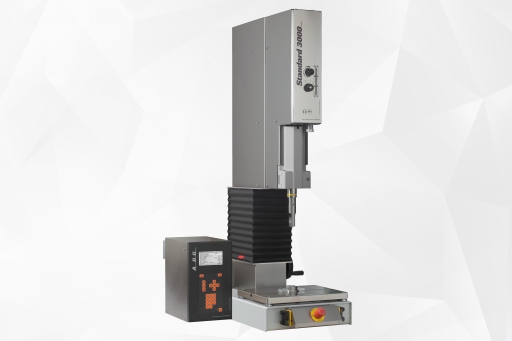

Ultraschallschweissen in Reinräumen
Die Standard 3000 ist auch als Version mit Chromstahlgehäuse erhältlich und entspricht den hohen Anforderungen an Maschinen im medizinischen Bereich.
Die Standard 3000 CR (CleanRoom) ist zertifiziert nach ISO Klasse 6.
Einsatzgebiete
- Ultraschallschweissen von thermoplastischen Formteilen, Non-wovens und Textilien sowie Folien
- Ultraschallschneiden von kunststoffhaltigen Non-wovens und Textilien sowie Folien
- Ultraschallstanzen von thermoplastischen Formteilen, Non-wovens und Textilien sowie Folien
- Ultraschallumformen von thermoplastischen Formteilen
- Ultraschalleinbetten von metallenen Einsätzen in thermoplastische Formteile
Video Ultraschall-Schweissmaschine Standard 3000
Erfahren Sie im Video mehr über die Ultraschallschweissmaschine Standard 3000 sowie deren Funktionen und Vorteile.
Vorteile der Ultraschall-Schweissmaschine Standard 3000
Höchste Reproduzierbarkeit
durch die Möglichkeit bis zu 32 Parameterdatensätze zu speichern
Einfache Qualitätskontrolle
Die Messwerte der letzten 25 Schweissungen bleiben gespeichert und können über die Option Datastring exportiert werden
7 Schweissmodi wählbar
Dank der Schweissmodi, lässt sich für jede Anwendung die richtige Einstellung für die perfekte Schweissung finden. Folgende Schweissmodi sind bei der Standard Serie wählbar:
- Schweisszeit
- Schweissenergie
- Schweisszeit UND/ODER Schweissenergie
- Schweissweg (absolut oder differentiell)
- Kontaktabschaltung
Trigger (Ultraschall-Auslösemoment)
Die Schweissung kann durch einen Trigger ausgelöst werden. Folgende Trigger können gewählt werden:
- Zeit
- Weg
- Druck
- aus
- externes Signal
User Administration
Zur Sicherung der Qualität steht Ihnen eine mehrstufige Benutzerverwaltung zur Verfügung.
Prozessablauf sicherer gestalten
In allen Ultraschall-Schweissmaschinen der Standard Serie ist ein Stückzähler sowie ein Ausschusszähler integriert. Sie können auch als Grenzwert gesetzt werden
Hohe Prozesssicherheit
Es können verschiedenste Grenzwerte gesetzt werden, die eine Warnung hervorrufen oder die Maschine stoppen
Nachimpuls
Um ein allfälliges Hängenbleiben leichter Werkstücke an der Sonotrode zu verhindern, kann ein Nachimpuls gesetzt werden
Einstellbare Amplitude
In 1er-Schritten kann die Amplitude im Wert zwischen 40 und 100 % verändert werden, um das bestmögliche Schweiss- bzw. Schneidresultat zu erreichen
Zuverlässig
RINCO Produkte arbeiten sehr zuverlässig und weisen eine hohe Lebensdauer auf
Zeit sparen
Unsere Produkte sind nahezu wartungsfrei
Flexibilität
Dank der modularen Bauweise unserer Maschinen kann ein Handarbeitsplatz jederzeit zu einer Automationslinie ausgebaut oder in eine Sondermaschine integriert werden
Optionen

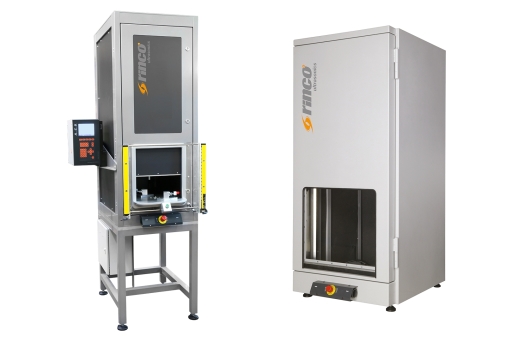

Viele Integrationsmöglichkeiten
Die Standard 3000 kann in vielen Situationen und Umgebungen eingesetzt werden. Zum Beispiel in RINCO Schallschutzkabinen, RINCO Workstations, Sondermaschinen und Automationslinien.
Ergonomische Zweihandbedienung
Die Ultraschallschweissmaschinen sind standardmässig mit einer Zweihandbedienung mit Drucktaster ausgestattet. Für eine noch ergonomischere Arbeitsweise kann die Zweihandbedienung mit Drucktaster durch eine mit Duo-Touch-Schalter ersetzt werden. Der Schweissprozess wird durch das beidseitige Berühren der Kontaktflächen ausgelöst.
Folienvorschub
Die Folie schützt Ihr Werkstück beim Schweissen vor möglichen Markierungen, besonders bei Hochglanz-Oberflächen. Die Folie wird automatisch nach jeder Schweissung nachgezogen, wobei Weg und Geschwindigkeit einstellbar sind.
Technische Spezifikationen
| Standard 3000 | Standard 745 | Standard 50 | |
|---|---|---|---|
 |  |  | |
| Arbeitsfrequenz | 20 kHz | 35 kHz | 70 kHz |
| Maximale Kraft | 3000 N | 745 N | 50 N |
| Antrieb | Pneumatisch, doppelwirkender Zylinder | Pneumatisch, doppelwirkender Zylinder | Pneumatisch, doppelwirkender Zylinder |
| Maximaler Hub | 100 mm | 100 mm | 25 mm |
| Gewicht | 115 kg ohne Generator | 41 kg ohne Generator | 15.5 kg ohne Generator |
| Höhenverstellbarkeit | 0 - 280 mm | 0 - 180 mm | 0 - 240 mm |
| Kompatible Generatoren |
