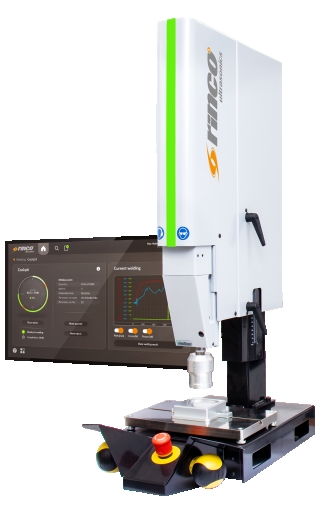

Ultraschall-Schweissmaschine Electrical Motion2-35
Die Electrical Motion2-35 ist ideal zum Schweissen, Schneiden und Stanzen von kleinen bis mittelgrossen thermoplastischen Kunststoffen, Vliesstoffen und Textilien.
Die Ultraschall-Schweissmaschine Electrical Motion2-35 ist der perfekte Partner für anspruchsvolle und komplexe Ultraschall-Schweissanwendungen. Dank ihres vollelektrischen Antriebs überzeugt die Maschine durch höchste Präzision und aussergewöhnliche Flexibilität. Schweisskraft, Geschwindigkeit und Amplitude lassen sich exakt und unabhängig voneinander einstellen – ebenso wie Trigger- und Bremspunkte. So erzielen Sie konstant hervorragende Schweissresultate, selbst bei anspruchsvollsten Anforderungen.
Für maximale Prozesssicherheit sorgt ein umfassender Audit Trail, in dem alle Ereignisse und Änderungen lückenlos protokolliert werden. Ergänzt wird dies durch die präzise Erfassung aller relevanten Schweissparameter, welche sich eindeutig Werkstück-IDs zuordnen lassen – die ideale Grundlage für eine vollständige Rückverfolgbarkeit. Ein mehrstufiges Benutzermanagement rundet das System ab und ermöglicht eine gezielte Zugriffssteuerung nach individuellen Rollen und Berechtigungen. Die Electrical Motion2-35 setzt neue Standards in der Ultraschall-Schweisstechnologie – leistungsstark, sicher und zukunftsorientiert.
Modelle der Electrical Motion2 Serie
Maximale Kontrolle. Volle Konnektivität.
Vollständig kontrollierbarer Schmelzprozess
Der Schmelzprozess ist in zehn präzise definierte Schritte unterteilt, wobei sich in jedem Schritt spezifische Parameter individuell anpassen lassen. Diese feingliedrige Steuerung ermöglicht eine exakte Prozessführung und trägt entscheidend zu konstant hohen Schweissqualitäten bei.
Remote Access Service
Für eine rasche und effiziente Fehlerdiagnose kann eine Fernwartung eingerichtet werden. So ermöglicht unser After-Sales-Service eine gezielte Unterstützung – unabhängig vom Standort der Maschine.
Datenexport
Die Schweissdaten lassen sich über RS232, Ethernet/Firmennetzwerk oder ein externes Speichermedium als Datastring exportieren und zuverlässig protokollieren. Optional ist auch ein Auslesen der Daten via PROFINET möglich, was eine nahtlose Integration in übergeordnete Systeme unterstützt.
Prozessüberwachung, Rückverfolgbarkeit und Benutzerverwaltung vereint
Audit Trail
Der nicht löschbare Audit Trail erfasst und dokumentiert automatisch alle relevanten Systemereignisse sowie Änderungen an Maschinenparametern, Benutzerrechten und Prozessdaten. Jede Aktion wird mit Zeitstempel, Benutzerkennung und Detailbeschreibung protokolliert. So können Rückverfolgbarkeit und Prozesssicherheit verlässlich gewährleistet werden.
Schweissprozessüberwachung
Die Ultraschall-Schweissmaschine ist mit einem System zur Schweissprozessüberwachung ausgestattet. Alle relevanten Prozessparameter (z. B. Schweissdauer, Energie, Kraftverlauf, Amplitude, Weg) werden aufgezeichnet und in Echtzeit überprüft. Bei Bedarf können die Schweissdaten eindeutig der Seriennummer des jeweiligen Bauteils zugeordnet und zur Qualitätssicherung exportiert werden.
Menübasierte Vergabe von Nutzerrechten
Nutzerberechtigungen können Sie menübasiert vergeben: Benutzer erhalten gezielten Zugriff auf einzelne Menüpunkte, dadurch lässt sich der Zugriff auf spezifische Funktionen oder Bereiche der Benutzeroberfläche individuell steuern, was die Prozesssicherheit erhöht.
e-Drive - 78 % Energiekosteneinsparung
Dank ihres leistungsstarken elektrischen Antriebs überzeugt die Ultraschall-Schweissmaschine Electrical Motion2-35 durch höchste Präzision und Energieeffizienz. Im Vergleich zu einer pneumatischen Schweissmaschine lässt sich der Energieverbrauch um bis zu 78 % reduzieren – mit verbesserter Schweissqualität. Dies senkt nicht nur die Betriebskosten erheblich, sondern leistet auch einen wertvollen Beitrag zur Nachhaltigkeit in der Produktion.

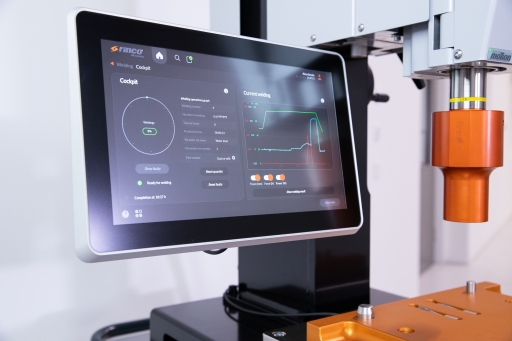

13.3" FTF Farb-Touchdisplay
Die Eingabe der Parameter und die Bedienung der Maschine werden durch das schwenkbare, ergonomisch gestaltete Farb-Touchdisplay deutlich vereinfacht. Zusätzlich zeigt es im Betriebsmodus den Namen des gerade aktiven Parameterdatensatzes sowie Informationen über die Anzahl bereits geschweisster Teile, Ausschussteile, die Produktionszeit, die verknüpfte Seriennummer sowie die Grafik der letzten Schweissung mit Angaben zu Weg, Kraft und Leistung und an.
Video Electrical Motion2
In diesem Video stellen wir die wichtigsten Funktionen der Ultraschall-Schweissmaschine Electrical Motion2 vor.
Vorteile der Ultraschall-Schweissmaschine Electrical Motion2-35
Kalibration
Kraft und Amplitude sind kalibrierbar. So sind die Schweissergebnisse reproduzierbar und die Qualität Ihrer Produkte bleibt erhalten.
Reinraumtauglich
Die Electrical Motion2-35 ist reinraumtauglich und gemäss ISO 14644-1 ISO Klasse 6 zertifiziert. Sie entspricht somit den hohen Anforderungen an Geräten im medizinischen Bereich.
Performance Level - PL e
Die Maschinen bieten höchste Sicherheit für den Bediener und das Wartungspersonal.
Frei wählbare Startposition
Die Position des Vorschubs kann frei gewählt werden, so verkürzt sich die Zykluszeit.
Höchste Reproduzierbarkeit
In der Datenbank der Ultraschall-Schweissmaschinen können so viele Parameterdatensätze gespeichert werden, wie Sie benötigen. Ausserdem lassen sich die Schweissdaten auf der internen Festplatte oder in einem externen Speichermedium speichern.
Einstellbare Amplitude
In 1er-Schritten kann die Amplitude intern oder extern im Wert zwischen 40 und 100 % verändert werden, um das bestmögliche Schweissresultat zu erreichen.
8 Schweissmodi wählbar
Dank der vielen Schweissmodi lässt sich für jede Anwendung die richtige Einstellung für die perfekte Schweissung finden. Folgende Schweissmodi sind bei der Electrical Motion2-35 wählbar:
- Schweisszeit
- Schweissenergie
- Schweisszeit UND/ODER Schweissenergie
- Schweissweg (absolut oder differenziell)
- Kontaktabschaltung
- Schmelzgeschwindigkeit
Modus Schmelzgeschwindigkeit
Dieser Modus kontrolliert präzise die Geschwindigkeit des Schmelzprozesses.
Kraft- und Geschwindigkeitsprofil
Der Schmelzprozess ist in 10 Schritten unterteilbar, wodurch er sehr präzise steuerbar ist. Bei jedem Schritt können wiederum verschiedene Parameter angepasst werden. Dies führt schlussendlich zu einem optimalen Schweissresultat.
Nachimpuls
Um ein allfälliges Hängenbleiben leichter Werkstücke an der Sonotrode
zu verhindern, kann ein Nachimpuls gesetzt werden.Trigger (Ultraschall-Auslösemoment)
Die Schweissung kann durch einen Trigger ausgelöst werden. Folgende Trigger können gewählt werden:
- Zeit
- Weg
- Kraft
- Aus
- Externes Signal
- Weg absolut und Kraft
Optionen

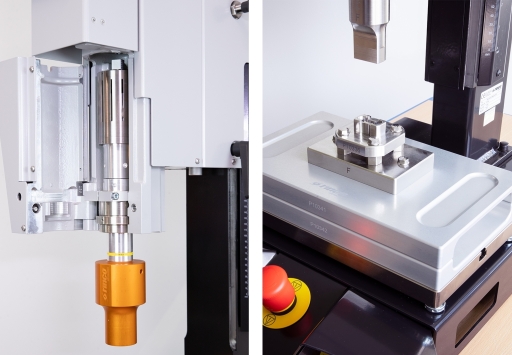

Schnellwechselsystem für Werkzeuge
Dank des Schnellwechselsystems können Werkzeuge innert weniger Minuten ausgewechselt werden.
Dadurch können Fehler minimiert werden. Die Wechselträger sind indexiert. Schnellwechselsysteme sind für Schwingersysteme sowie für Aufnahmen erhältlich.

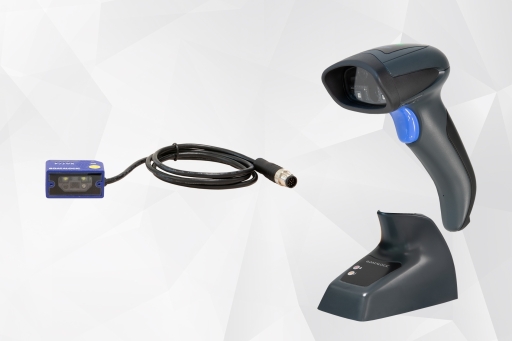

Barcodleser
Mit einem Barcodeleser ist es möglich, ein geschweisstes Bauteil mit Hilfe des Barcodes/QR-Codes eindeutig einem Schweissresultat zuzuordnen. Scanner sind als Handgerät oder fix montierbares Gerät erhältlich.

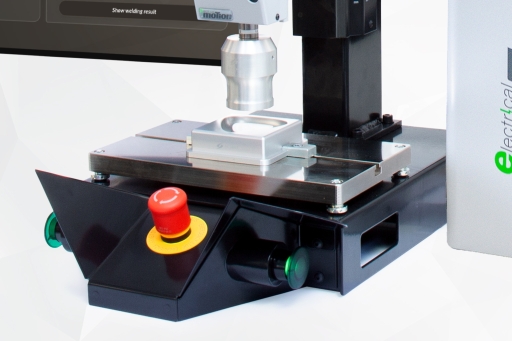

Zweihandauslösung Pushbuttons
Optional ist die Electrial Motion2-35 auch mit Pushbuttons statt Safeballs erhältlich.
