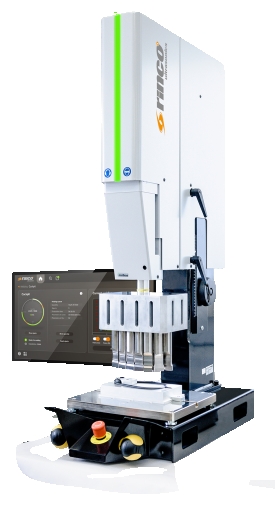

Ultraschall-Schweissmaschine Electrical Motion2-20
Die Ultraschall-Schweissmaschine Electrical Motion2-20 eignet sich optimal, um mittelgrosse bis grosse Kunststoffteile von hoher Komplexität, Non-wovens und Textilien zu schweissen, schneiden und stanzen.
Die Electrical Motion2-20 ist der perfekte Partner für komplexe Ultraschall-Schweissungen, die höchste Präzision, grosse Flexibilität sowie lückenlose Rückverfolgbarkeit fordern. Dank des elektrischen Antriebs und der exakt regulierbaren Parameter von Schweisskraft, Geschwindigkeit und Amplitude lassen sich hervorragende Schweissresultate erreichen. Die Parameter, Trigger und der Bremspunkt sind unabhängig voneinander regulierbar. Ein Audit Trail, mehrstufiges Benutzermanagement sowie die Erfassung von Schweissparametern und deren Zuordnung zu Werkstück-IDs komplettieren die Funktionen diese Ultraschallschweissmaschine.
Modelle der Electrical Motion2 Serie
Lückenlose Rückverfolgbarkeit und Prozesssicherheit
Audit Trail
Der nicht löschbare Audit Trail erfasst und dokumentiert automatisch alle relevanten Systemereignisse sowie Änderungen an Maschinenparametern, Benutzerrechten und Prozessdaten. Jede Aktion wird mit Zeitstempel, Benutzerkennung und Detailbeschreibung protokolliert. So können Rückverfolgbarkeit und Prozesssicherheit verlässlich gewährleistet werden.
Schweissprozessüberwachung
Die Ultraschall-Schweissmaschine ist mit einem System zur Schweissprozessüberwachung ausgestattet. Alle relevanten Prozessparameter (z. B. Schweissdauer, Energie, Kraftverlauf, Amplitude, Weg) werden aufgezeichnet und in Echtzeit überprüft. Bei Bedarf können die Schweissdaten eindeutig der Seriennummer des jeweiligen Bauteils zugeordnet und zur Qualitätssicherung exportiert werden.
Menübasierte Vergabe von Nutzerrechten
Nutzerberechtigungen können Sie menübasiert vergeben: Benutzer erhalten gezielten Zugriff auf einzelne Menüpunkte, dadurch lässt sich der Zugriff auf spezifische Funktionen oder Bereiche der Benutzeroberfläche individuell steuern, was die Prozesssicherheit erhöht.
e-Drive - 78 % Energiekosteneinsparung
Dank des elektrischen Antriebs arbeitet die Ultraschall-Schweissmaschine Electrical Motion2-20 besonders energieeffizient und hochpräzise. Im Vergleich zu einer pneumatischen Maschine lassen sich bis zu 78 % der Energiekosten einsparen.
13.3" FTF Farb-Touchdisplay
Die Eingabe der Parameter und die Bedienung der Maschine werden durch das schwenkbare, ergonomisch gestaltete Farb-Touchdisplay deutlich vereinfacht. Zusätzlich zeigt es im Betriebsmodus den Namen des gerade aktiven Parameterdatensatzes sowie Informationen über die Anzahl bereits geschweisster Teile, Ausschussteile, die Produktionszeit, die verknüpfte Seriennummer sowie die Grafik der letzten Schweissung mit Angaben zu Weg, Kraft und Leistung und an.
Video Electrical Motion2-20
In diesem Video stellen wir die wichtigsten Funktionen der Ultraschall-Schweissmaschine Electrical Motion2-20 vor.
Smart vernetzt. Präzise geschweisst - die Electrical Motion2-20
Datenexport
Via RS232, Ethernet/Firmennetzwerk oder einem externen Speichermedium lässt sich ein Datastring exportieren, um Schweissdaten zu protokollieren.
Zudem lassen sich die Daten optional auch über PROFINET auslesen.
Remote Access Service
Eine Fernwartung kann eingerichtet werden für eine effiziente und schnelle Fehlerbehebung durch unseren RINCO After-Sales-Service.
Vollständig kontrollierbarer Schmelzprozess
Der Schmelzprozess ist in 10 Schritten unterteilbar, wodurch er sehr präzise steuerbar ist. Bei jedem Schritt können wiederum verschiedene Parameter angepasst werden. Dies führt schlussendlich zu einem optimalen Schweissresultat.
Vorteile der Ultraschall-Schweissmaschine Electrical Motion2-20
Kalibration
Kraft und Amplitude sind kalibrierbar. So sind die Schweissergebnisse reproduzierbar und die Qualität Ihrer Produkte bleibt erhalten.
Reinraumtauglich
Die Electrical Motion2-20 ist reinraumtauglich und gemäss ISO 14644-1 ISO Klasse 6 zertifiziert. Sie entspricht somit den hohen Anforderungen an Geräten im medizinischen Bereich.
Performance Level - PL e
Die Maschinen bieten höchste Sicherheit für den Bediener und das Wartungspersonal.
Frei wählbare Startposition
Die Position des Vorschubs kann frei gewählt werden, so verkürzt sich die Zykluszeit.
Höchste Reproduzierbarkeit
In der Datenbank der Ultraschall-Schweissmaschinen können so viele Parameterdatensätze gespeichert werden, wie Sie benötigen. Ausserdem lassen sich die Schweissdaten auf der internen Festplatte, dem firmeneigenen Netzwerk oder in einem externen Speichermedium speichern oder über PROFINET auslesen.
Einstellbare Amplitude
In 1er-Schritten kann die Amplitude intern oder extern im Wert zwischen 40 und 100 % verändert werden, um das bestmögliche Schweissresultat zu erreichen.
8 Schweissmodi wählbar
Dank der vielen Schweissmodi lässt sich für jede Anwendung die richtige Einstellung für die perfekte Schweissung finden. Folgende Schweissmodi sind bei der Electrical Motion2-20 wählbar:
- Schweisszeit
- Schweissenergie
- Schweisszeit UND/ODER Schweissenergie
- Schweissweg (absolut oder differenziell)
- Kontaktabschaltung
- Multi-Schmelzkontrolle
Modus Schmelzgeschwindigkeit
Dieser Modus kontrolliert präzise die Geschwindigkeit des Schmelzprozesses.
Kraft- und Geschwindigkeitsprofil
Der Schmelzprozess ist in 10 Schritten unterteilbar, wodurch er sehr präzise steuerbar ist. Bei jedem Schritt können wiederum verschiedene Parameter angepasst werden. Dies führt schlussendlich zu einem optimalen Schweissresultat.
Nachimpuls
Um ein allfälliges Hängenbleiben leichter Werkstücke an der Sonotrode zu verhindern, kann ein Nachimpuls gesetzt werden.
Trigger (Ultraschall-Auslösemoment)
Die Schweissung kann durch einen Trigger ausgelöst werden. Folgende Trigger können gewählt werden:
- Zeit
- Weg
- Kraft
- Aus
- Externes Signal
- Weg absolut und Kraft
Optionen
Schnellwechselsystem für Werkzeuge
Dank des Schnellwechselsystems können Werkzeuge innert weniger Minuten ausgewechselt werden.
Dadurch können Fehler minimiert werden. Die Wechselträger sind indexiert. Schnellwechselsysteme sind für Schwingersysteme sowie für Aufnahmen erhältlich.
Barcodleser
Mit einem Barcodeleser ist es möglich, ein geschweisstes Bauteil mit Hilfe des Barcodes/QR-Codes eindeutig einem Schweissresultat zuzuordnen. Scanner sind als Handgerät oder fix montierbares Gerät erhältlich.

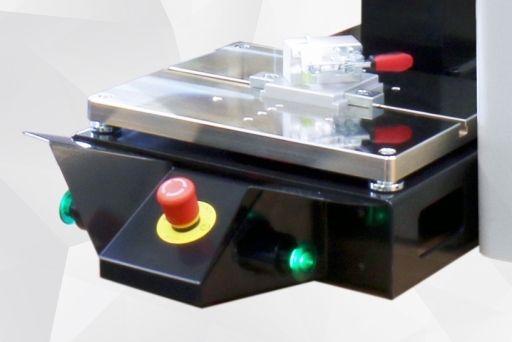

Zweihandauslösung Pushbuttons
Optional ist die Electrial Motion2 auch mit Pushbuttons statt Safeballs erhältlich.
Technische Spezifikationen
Downloads
Laden Sie hier unsere Produktebroschüre herunter.
Anwendungsbereiche
Kontakt
Könnte dieses Gerät das richtige für Sie sein, aber Sie sind sich noch nicht sicher? Kontaktieren Sie uns gerne für weitere Informationen.
