Ultraschall-Schneidestationen CS35-3 und CS35-5

Die Schneidestation CS35 ist die Lösung für manuelles Schneiden von Folien und technischen Textilien in der Fertigungsindustrie.

Unsere CS35 ist darauf ausgelegt, Ihnen maximale Freiheit beim flexiblen Schneiden zu bieten. Die Schneidsonotrode ist fixiert und die Kante des zu säubernden Bauteils wird an der Schneidsonotrode entlanggeführt. Durch die Verwendung von Ultraschalltechnologie erreichen Sie Schnitte von höchster Qualität und Geschwindigkeit, unabhängig von Material und Anwendung.

Optimieren Sie Ihre Produktionsprozesse noch heute mit der CS35 und kontaktieren Sie uns für ein individuelles Angebot oder weitere Informationen.

Jetzt Angebot anfordern

Maximale Flexibilität und Sicherheit

Mit dem Fussschalter haben Sie beide Hände für den Schneidprozess frei und können so Ihre Arbeitsabläufe optimieren. Für maximale Sicherheit hat die Schneidestation CS35 eine Not-Aus-Funktion, um unvorhergesehene Situationen schnell zu bewältigen. Für zusätzliche Sicherheit sorgt eine Hubbegrenzung von 6 mm.

Schonender Ressourceneinsatz

Dank eines Magnetventils wird die Kühlung nur während des Schneidevorgangs aktiviert, um eine effiziente Nutzung der Ressourcen zu gewährleisten. Die Druckeinstellung der Sonotrode erfolgt bequem über das Manometer, sodass Sie die Schneidkraft präzise an Ihre Anforderungen anpassen können.

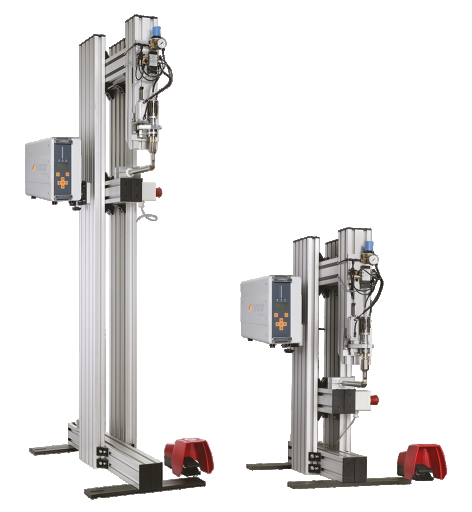

Zwei Varianten

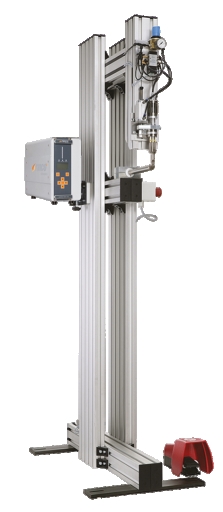

CS35-3 als Bodenmodell
Die Bodenvariante der CS35 eignet sich ideal für den Einsatz direkt am Fertigungsplatz und bietet durch ihre robuste Bauweise eine ergonomische Lösung für stehendes Arbeiten.

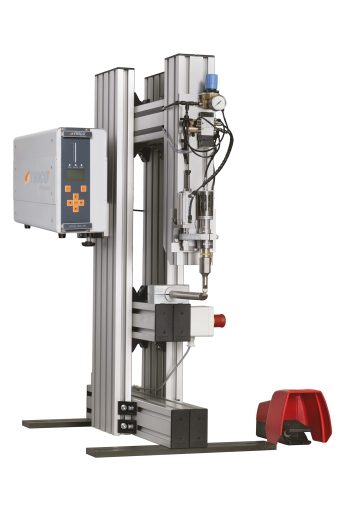

CS35-5 als Tischmodell
Die Tischvariante der CS35 ermöglicht präzises manuelles Schneiden bei geringem Platzbedarf und lässt sich einfach in bestehende Arbeitsplätze integrieren.

Vorteile CS35-3 und CS35-5

Vielseitig einsetzbar
Ideal für den Beschnitt von überstehenden Stoffresten. Aber auch zum flexiblen Schneiden von Folien und anderen technischen Textilien eignet sich die CS35 hervorragend.
Integration
Entscheiden Sie sich später dafür, die Schneidaufgaben zu automatisieren, lässt sich die CS35 auch in Produktionszellen integrieren.
Robustes, anpassbares Design
Die CS35 ist robust gebaut und hält auch bei extremen Bedingungen einiges aus. Die Arbeitshöhe ist individuell einstellbar.
Verschiedene Versionen erhältlich
Die Schneidestation CS35 ist als Tisch- oder Bodenmodell erhältlich. Entscheiden Sie selbst, ob das Schneiden lieber stehend oder sitzend verrichtet werden soll.
Langlebige Werkzeuge
Der mechanische Anschlag der CS35 reduziert den Verschleiss der Sonotrode und sorgt für eine langanhaltende Leistung. Zudem können Sie bei Abnutzung die Aufnahme drehen, um die Lebensdauer Ihres Geräts zu verlängern.

Optionen

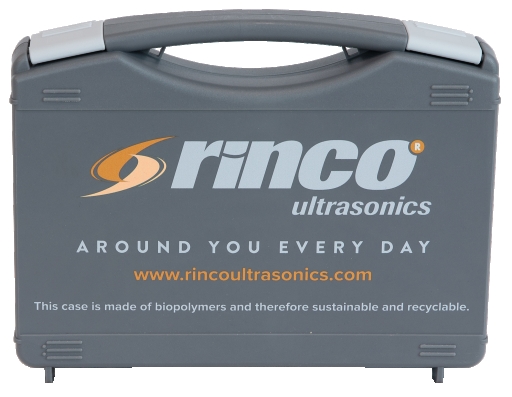

Service-Werkzeug
Optional können für einen schnellen Werkzeugwechsel die nötigen Werkzeuge in einem handlichen Koffer bestellt werden. So haben Sie immer das richtige Werkzeug zur Hand.

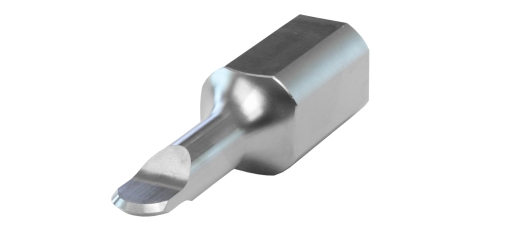

Individuelle Schneidsonotroden
Wir bieten ein breites Sortiment an Standard-Schneidsonotroden an. Wir fertigen für Sie aber auch gerne auf Ihre Bedürfnisse abgestimmte Schneidsonotroden an, mit individuellen Winkeln und Facetten.

Technische Spezifikationen

	CS35

Arbeitsfrequenz	35 kHz
Antrieb	Pneumatisch, doppelwirkender Zylinder
Maximaler Hub	6 mm
Gewicht	CS35-3: 85 kg ohne Generator CS35-5: 70 kg ohne Generator
Kompatible Generatoren	SDG35
